Jak sprawdzić ciągłość grzałki za pomocą multimetru?

Grzałki elektryczne są sercem wielu urządzeń domowych – od czajników, przez piekarniki, po podgrzewacze wody i suszarki do włosów. Ich prawidłowe działanie jest kluczowe dla funkcjonalności tych sprzętów. Niestety, jak każdy element elektryczny, grzałki mogą ulec uszkodzeniu. Jednym z najczęstszych problemów jest przerwanie ciągłości obwodu grzewczego, co skutkuje brakiem podgrzewania. Na szczęście, sprawdzenie ciągłości grzałki za pomocą multimetru jest stosunkowo prostą czynnością, którą można wykonać samodzielnie. W tym artykule przeprowadzimy Cię przez cały proces, krok po kroku.

Zrozumienie działania grzałki i problemów z nią związanych

Grzałka elektryczna to zazwyczaj element wykonany z drutu oporowego, umieszczony w osłonie izolacyjnej. Po przepuszczeniu przez niego prądu elektrycznego, drut ten nagrzewa się, przekazując ciepło otoczeniu. Uszkodzenie grzałki najczęściej polega na przerwaniu ciągłości drutu oporowego w wyniku przepalenia lub korozji. Może to być spowodowane przepięciem, wadą fabryczną lub po prostu zużyciem materiału. Objawy takiego uszkodzenia są zazwyczaj oczywiste – urządzenie przestaje spełniać swoją funkcję podgrzewania.

Czym jest multimetr i jak działa w trybie ciągłości?

Multimetr to wielofunkcyjne urządzenie pomiarowe, które pozwala na mierzenie różnych parametrów elektrycznych, takich jak napięcie, prąd czy rezystancja. W kontekście sprawdzania grzałki, kluczowy jest tryb pomiaru ciągłości obwodu. Kiedy multimetr jest ustawiony na ten tryb, po zwarciu jego sond (czyli przyłożeniu ich do dwóch punktów połączonych przewodzącym materiałem), urządzenie zazwyczaj wydaje charakterystyczny sygnał dźwiękowy (brzęczenie) i/lub wyświetla wartość bliską zeru omów. Brak sygnału lub wysoka wartość rezystancji świadczy o przerwaniu obwodu.

Przygotowanie do pomiaru: Bezpieczeństwo przede wszystkim

Zanim przystąpisz do jakichkolwiek prac z urządzeniami elektrycznymi, bezpieczeństwo jest absolutnym priorytetem.

1. Odłącz zasilanie: Upewnij się, że urządzenie, w którym znajduje się grzałka, jest całkowicie odłączone od sieci elektrycznej. Wyciągnij wtyczkę z gniazdka.
2. Wyjmij grzałkę (jeśli to możliwe): W wielu przypadkach, aby uzyskać dostęp do końcówek grzałki, konieczne będzie demontaż części obudowy urządzenia. Postępuj zgodnie z instrukcją producenta lub zachowaj ostrożność.
3. Zidentyfikuj końcówki grzałki: Grzałki zazwyczaj mają dwa punkty, do których podłączone są przewody zasilające. Mogą to być śruby, zaciski lub po prostu wystające końcówki drutu oporowego.
4. Ustaw multimetr: Wybierz na multimetrze tryb pomiaru ciągłości obwodu. Zazwyczaj jest on oznaczony symbolem fali dźwiękowej lub symbolem diody. Podłącz przewody pomiarowe do odpowiednich gniazd w multimetrze (zazwyczaj czarny do „COM”, a czerwony do gniazda oznaczonego jako „VΩmA” lub podobnie).

Procedura sprawdzania ciągłości grzałki

Mając przygotowany multimetr i dostęp do grzałki, możesz przystąpić do właściwego pomiaru.

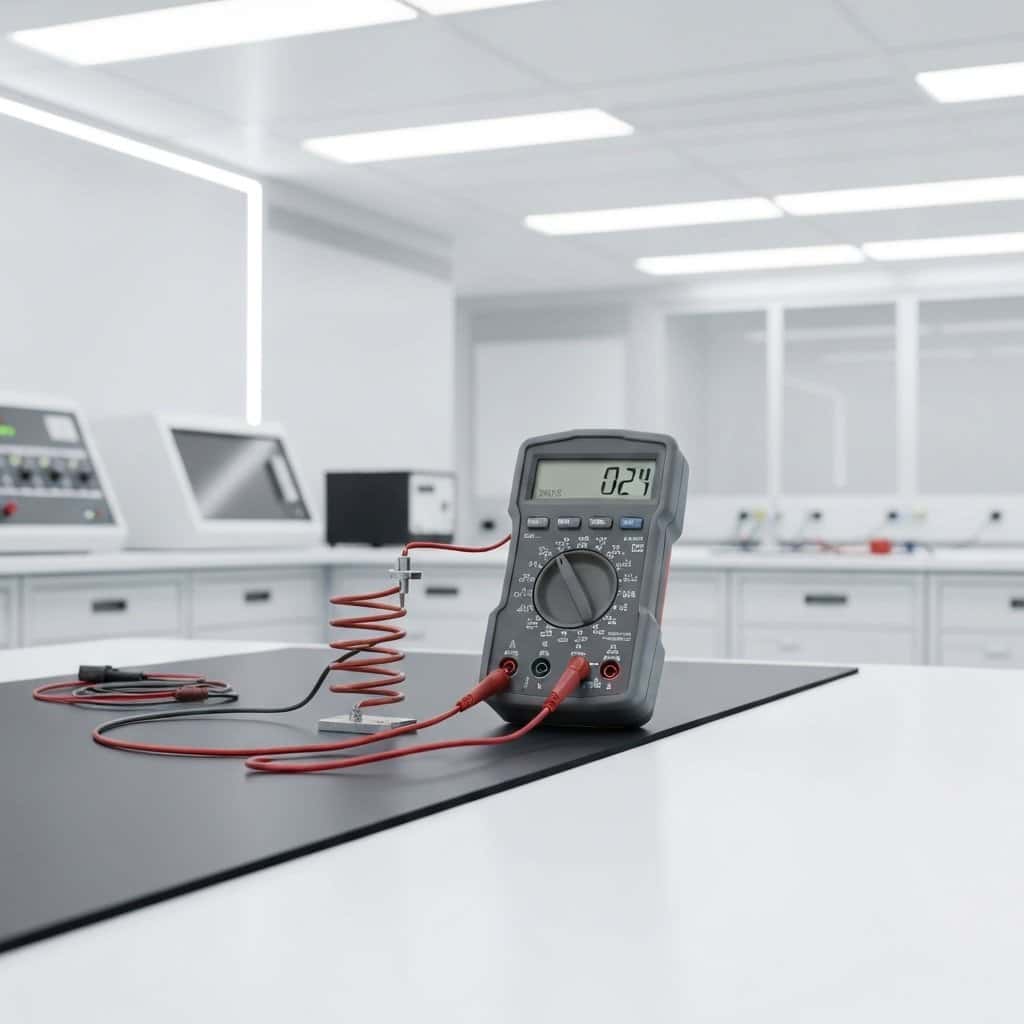

1. Dotknij sondami końcówek grzałki: Przyłóż jedną sondę multimetru do jednej z końcówek grzałki, a drugą sondę do drugiej końcówki. Upewnij się, że sondy mają dobry kontakt z metalowymi elementami grzałki.
2. Obserwuj wskazania multimetru:
   • Sygnał dźwiękowy i niska rezystancja: Jeśli multimetr wydaje ciągły sygnał dźwiękowy i na wyświetlaczu pokazuje wartość bliską zeru (zazwyczaj poniżej 1 oma), oznacza to, że grzałka ma ciągłość i jest prawdopodobnie sprawna pod tym względem.
   • Brak sygnału i wysoka rezystancja: Jeśli multimetr nie wydaje sygnału dźwiękowego, a na wyświetlaczu pokazuje bardzo wysoką wartość rezystancji (często oznaczoną jako „OL” – Over Limit lub nieskończoność), oznacza to, że obwód grzałki jest przerwany. W takim przypadku grzałka jest uszkodzona i wymaga wymiany.

Sprawdzanie izolacji grzałki – dodatkowy krok diagnostyczny

Oprócz sprawdzenia ciągłości, warto również sprawdzić stan izolacji grzałki. Uszkodzona izolacja może prowadzić do zwarcia z obudową urządzenia, co jest niebezpieczne.

1. Ustaw multimetr na pomiar rezystancji: Wybierz na multimetrze tryb pomiaru rezystancji (symbol omów – Ω).
2. Dotknij sondami jednocześnie do obu końcówek grzałki, a trzecią do obudowy: Jedną sondę przyłóż do jednej końcówki grzałki, drugą do drugiej końcówki, a trzecią (jeśli masz możliwość, np. używając dodatkowego przewodu z krokodylkiem) do metalowej obudowy urządzenia lub do punktu masy grzałki, który nie powinien przewodzić prądu.
3. Interpretacja wyników:
   • Bardzo wysoka rezystancja (nieskończona): Oznacza, że izolacja jest dobra.
   • Niska rezystancja lub ciągłość: Wskazuje na uszkodzenie izolacji i konieczność wymiany grzałki.

Kiedy wymienić grzałkę?

Jeśli po przeprowadzeniu powyższych testów okaże się, że grzałka nie ma ciągłości lub jej izolacja jest uszkodzona, konieczna jest jej wymiana. Niewłaściwie działająca grzałka nie tylko uniemożliwi poprawne działanie urządzenia, ale może również stanowić zagrożenie dla bezpieczeństwa użytkowników. Pamiętaj, aby podczas zakupu nowej grzałki upewnić się, że jest ona identyczna z oryginalną pod względem parametrów (moc, napięcie, wymiary) i sposobu montażu.
